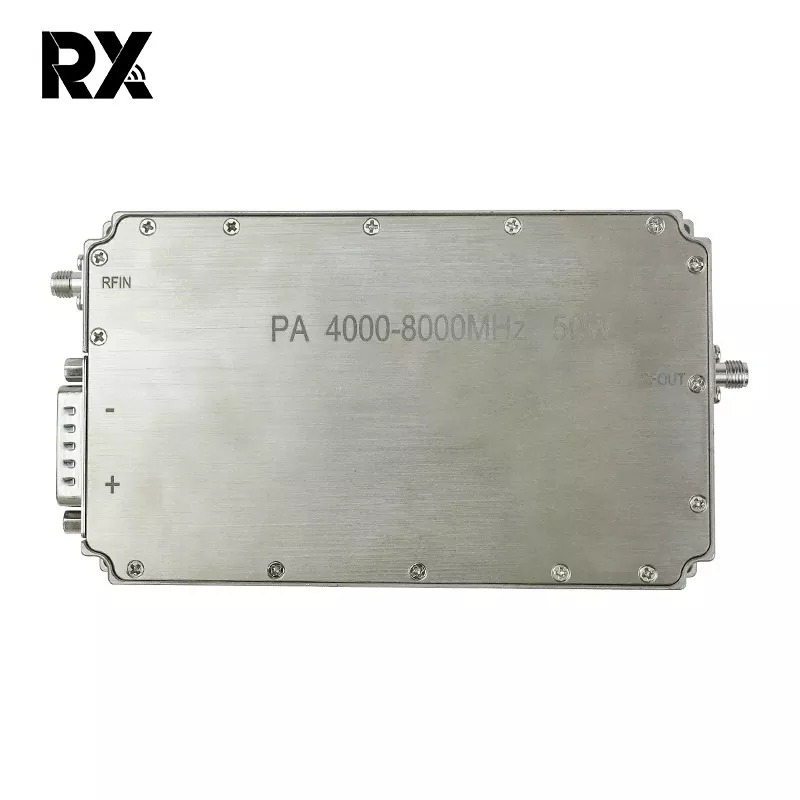

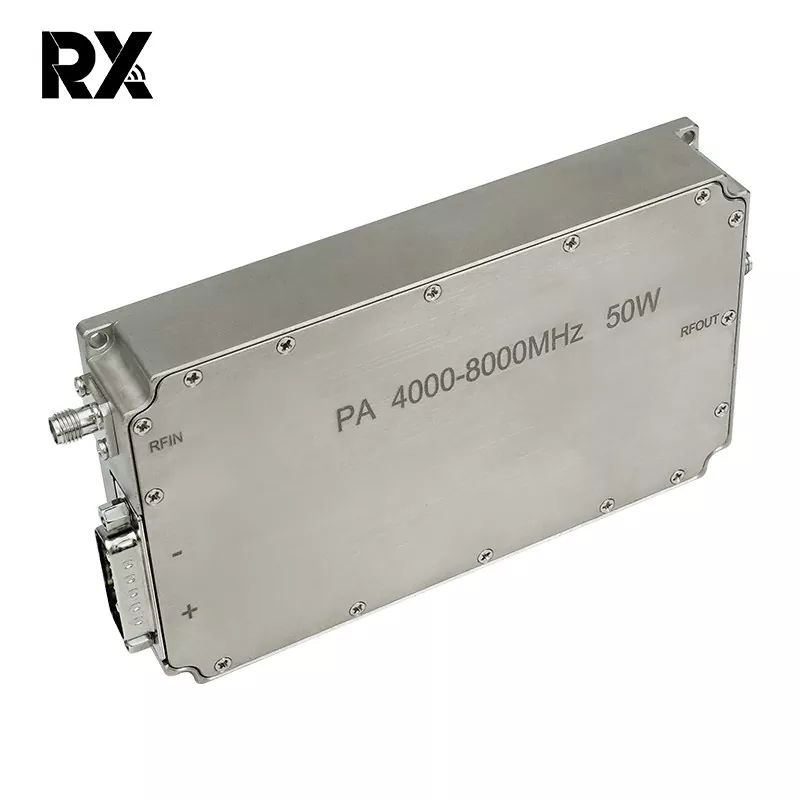

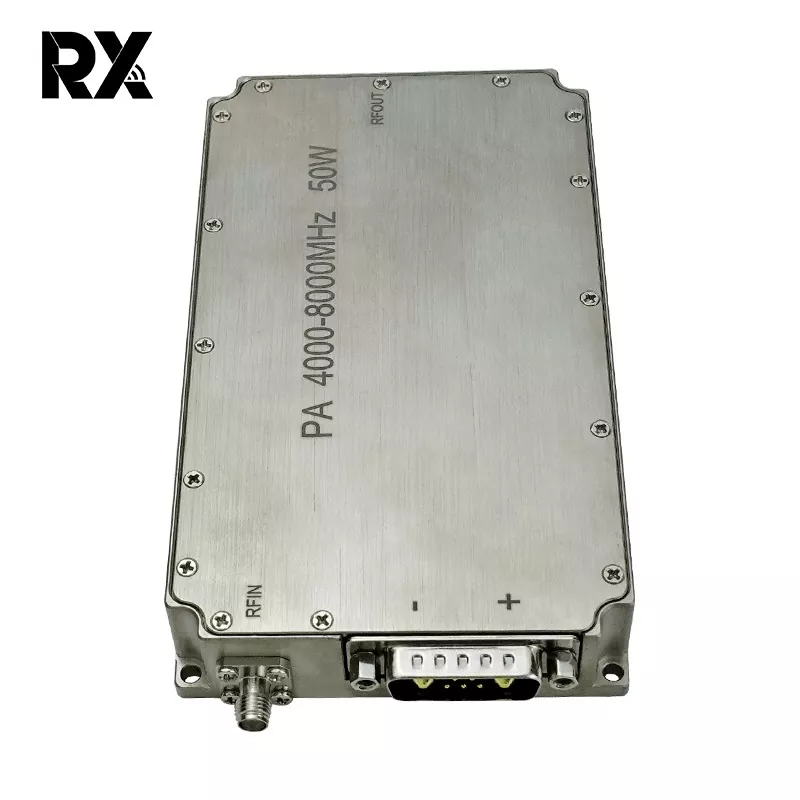

अल्ट्रा-वाइडबँड सी-बँड 4-8 GHz 50W पॉवर ॲम्प्लीफायर RF सिस्टम

हे 50W ब्रॉडबँड पॉवर ॲम्प्लिफायर उच्च-कार्यक्षमता असलेले RF मॉड्यूल आहे ज्यांना 4GHz ते 8GHz वारंवारता श्रेणीमध्ये मजबूत आउटपुट पॉवर आवश्यक असलेल्या अनुप्रयोगांसाठी डिझाइन केले आहे. प्रगत GaN (Gallium Nitride) तंत्रज्ञानाचा वापर करून, ते उच्च उर्जा घनता, उत्कृष्ट कार्यक्षमता आणि विस्तृत तात्काळ बँडविड्थवर विश्वासार्ह रेखीयता प्रदान करते. ॲम्प्लीफायर स्थिरता, टिकाऊपणा आणि मागणी असलेल्या वातावरणात सातत्यपूर्ण कामगिरीसाठी इंजिनीयर केलेले आहे.

चौकशी पाठवा

उत्पादन वर्णन

प्रमुख वैशिष्ट्ये

ब्रॉडबँड कार्यप्रदर्शन: संपूर्ण 4GHz ते 8GHz (C-Band) स्पेक्ट्रममध्ये बँड स्विचिंगची गरज न पडता अखंडपणे कार्य करते.

उच्च आउटपुट पॉवर: संपूर्ण बँडमध्ये किमान 50 वॅट्स (47dBm) ची ठराविक संतृप्त आउटपुट पॉवर प्रदान करते.

उच्च लाभ: 50dB (किमान) एक सामान्य लहान-सिग्नल लाभ वैशिष्ट्यीकृत करते, कमी-शक्तीच्या स्त्रोतांकडून प्रभावी सिग्नल प्रवर्धन सुनिश्चित करते.

उत्कृष्ट लाभ सपाटपणा: एकसमान कार्यक्षमतेसाठी संपूर्ण वारंवारता श्रेणीवर सामान्यत: ±1.5dB चा उच्च लाभ सपाटपणा राखतो.

उच्च कार्यक्षमता: उच्च-कार्यक्षमता डिझाइन समाविष्ट करते, विशेषत: 30% पॉवर ॲडेड कार्यक्षमता (PAE), थर्मल लोड आणि DC पॉवर वापर कमी करते.

मजबूत रेखीय कार्यप्रदर्शन: उच्च 1dB कॉम्प्रेशन पॉइंट (OP1dB) सामान्यत: > 47dBm ऑफर करते, विविध मॉड्युलेशन योजनांसाठी रेखीय आणि संतृप्त प्रवर्धन दोन्हीला समर्थन देते.

एकात्मिक संरक्षण आणि नियंत्रण: सर्वसमावेशक सुरक्षा वैशिष्ट्यांचा समावेश आहे: रिव्हर्स व्होल्टेज संरक्षण, अति-तापमान शटडाउन आणि आउटपुट ओव्हरलोड / VSWR संरक्षण. पूर्वाग्रह नियंत्रण, सक्षम/अक्षम (TTL) आणि स्थिती निरीक्षणासाठी मानक ॲनालॉग इंटरफेस.

थर्मल मॅनेजमेंट: पूर्ण लोड परिस्थितीत विश्वसनीय ऑपरेशन सुनिश्चित करण्यासाठी कार्यक्षम बेसप्लेट कूलिंग सिस्टमसह डिझाइन केलेले. ऑपरेशनल केस तापमान श्रेणी: -40°C ते +85°C.

खडबडीत बांधकाम: उत्कृष्ट संरक्षण आणि पर्यावरणीय लवचिकतेसाठी मजबूत, हर्मेटिकली सीलबंद मेटल पॅकेजमध्ये ठेवलेले, लष्करी, एरोस्पेस आणि औद्योगिक अनुप्रयोगांसाठी योग्य.

नाही.	वर्णन	प्रतीक	मि	टाइप करा	कमाल	युनिट	शेरा
१.	ऑपरेटिंग वारंवारता	BW	4000		8000	MHz
2.	इनपुट पॉवर	पिन		0		dBm
3.	आउटपुट पॉवर CW	Psat	47	48.5	49.5	dBm	सतत लहरी
4.	पॉवर गेन	ग्रा.प	47		49.5	dBm	@ पिन=0 dBm
५.	पॉवर गेन सपाटपणा	△Gp		±१.५		dB	@ पिन=0 dBm
6.	लहान सिग्नलगेन	G	49	50.5	52	dB	@ पिन=-5dBm
७.	लहान सिग्नलगेन सपाटपणा	△G		±2		dB	@ पिन=-5dBm
8.	इनपुट रिटर्न लॉस	S11		-15		dB
९.	ऑपरेटिंग व्होल्टेज	Vdc	28	28	32	V
10.	सध्याचा वापर	A		6	8	A	@ पाउट=50~90W
11.	कार्यरत तापमान		-40℃~+50℃
12.	आरएफ कनेक्टर इनपुट		SMA, महिला
13.	आरएफ कनेक्टर आउटपुट		SMA, महिला
14.	वजन			0.439	0.50	किग्रॅ
१५.	लांबीरुंदीउंची		1348022			मिमी
16.	इनपुट पॉवर	पिनमॅक्स	-5		5	dBm

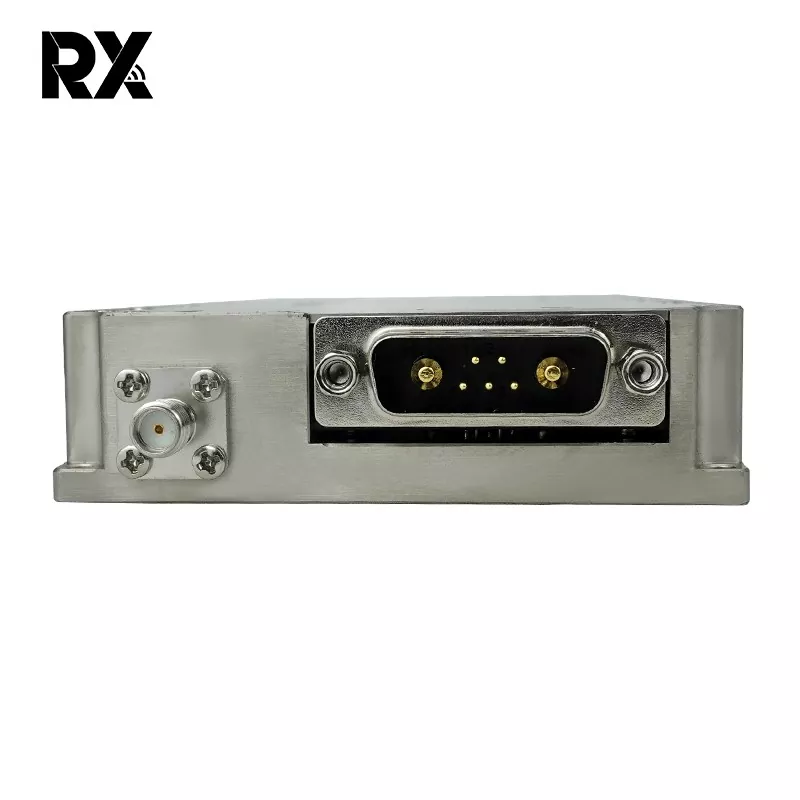

१७.	इंटरफेस व्याख्या (7W2 महिला)	VDD	A1	ग्राउंड
		GND	A2	28Vdc
		करंट सेन्स	1	मॉड्यूलच्या करंट @ 100mV/A शी संबंधित ॲनालॉग व्होल्टेज
		तात्पुरती संवेदना	2	Module’sTemperature@10mV/℃ शी संबंधित ॲनालॉग व्होल्टेज
		सक्षम करा	3	ॲम्प्लीफायर सक्षम करा			ॲम्प्लीफायर सक्षम करा: TTL लॉजिक हाय（3.3V） (अंतर्गत खेचलेले-निम्न)
		GND	4	ग्राउंड
	एकूण परिमाण	टीप: 1, एकूण परिमाणे केवळ संदर्भासाठी आहेत; 2, ग्राहकाच्या गरजेनुसार आकार योग्यरित्या वाढवला किंवा कमी केला जाऊ शकतो; 3, इनपुट इंटरफेस, आउटपुट इंटरफेस आणि पॉवर सप्लाय इंटरफेसची स्थिती ग्राहकांच्या वास्तविक गरजांनुसार बदलली जाऊ शकते;
