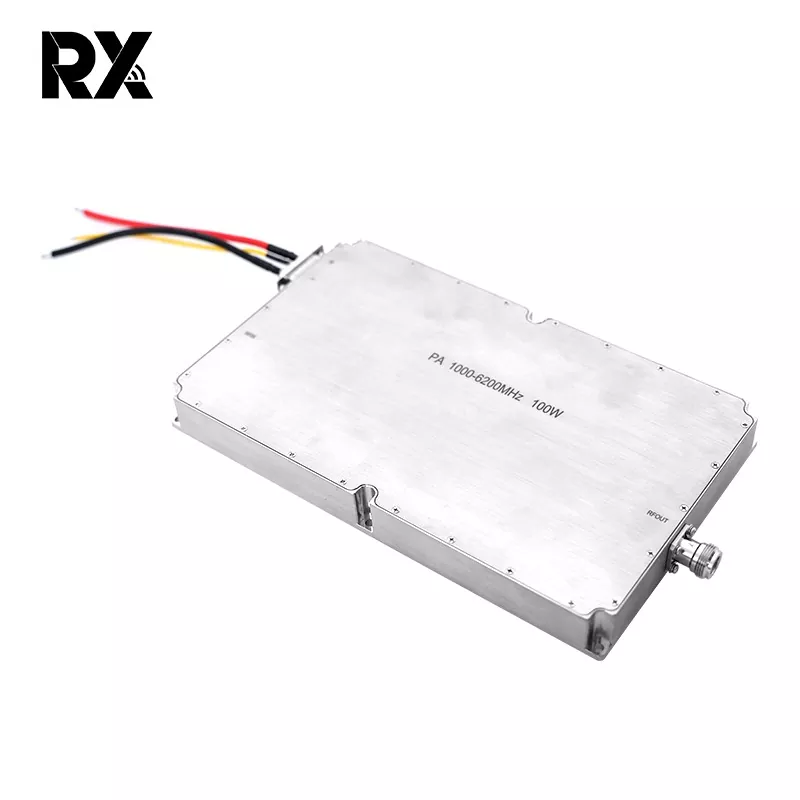

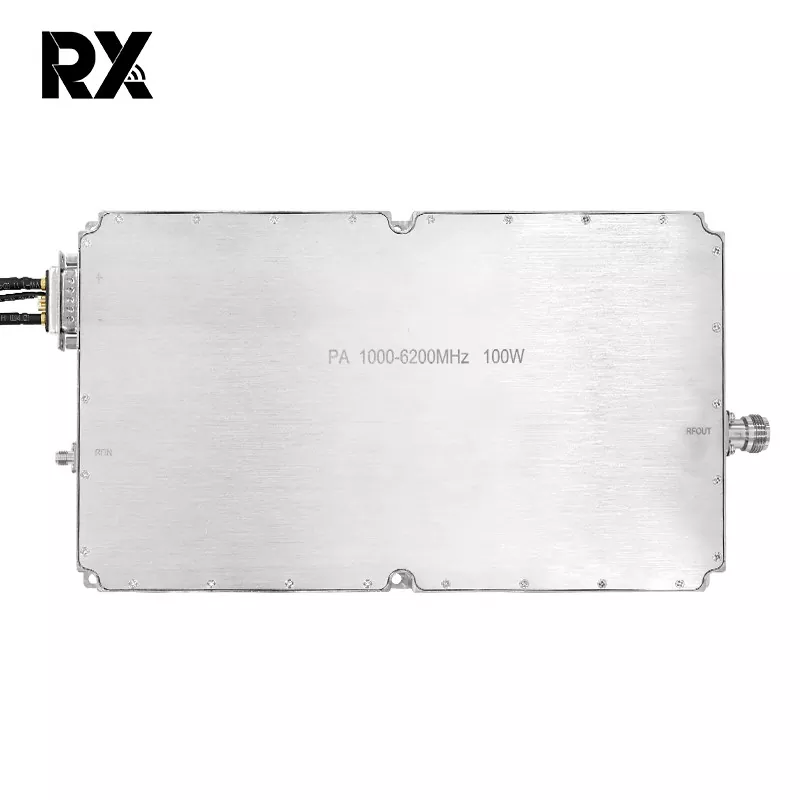

अल्ट्रा-वाइडबँड 1000-6000MHz हाय-पॉवर 100W पॉवर ॲम्प्लिफायर

अल्ट्रा-वाइडबँड 1000-6000MHz हाय-पॉवर 100W पॉवर ॲम्प्लीफायर एक RF मॉड्यूल आहे. एकल मॉड्यूल 1-6 GHz कव्हर करू शकते, पारंपारिक मल्टी-बँड स्विचिंग सर्किट्सची आवश्यकता दूर करते, सिस्टम आकार आणि जटिलता लक्षणीयरीत्या कमी करते. वारंवारता चपळता, वारंवारता हॉपिंग किंवा ब्रॉडबँड हस्तक्षेप समाविष्ट असलेल्या परिस्थितींसाठी योग्य.

चौकशी पाठवा

उत्पादन वर्णन

अल्ट्रा-वाइडबँड 1000-6000MHz हाय-पॉवर 100W पॉवर ॲम्प्लिफायर

हे मॉड्युल GaN तंत्रज्ञानाचा वापर करते, LDMOS पेक्षा 30% कमी उष्मा वितळवते 100W पॉवरवर, खरी उच्च शक्ती आणि कमी उष्णतेचा अपव्यय साध्य करते, अशा प्रकारे मॉड्यूलचे आयुष्य वाढवते. शिवाय, आम्ही सर्किट बोर्डमध्ये तापमान संरक्षण, लोड संरक्षण, ओव्हरव्होल्टेज संरक्षण आणि ओव्हरड्राइव्ह संरक्षण जोडले आहे, ज्यामुळे बाह्य संरक्षण कार्यांची आवश्यकता नाहीशी झाली आहे आणि ऑपरेशनल कार्यक्षमता मोठ्या प्रमाणात वाढली आहे.

पारंपारिक नॅरोबँड फ्रिक्वेन्सीच्या विपरीत, अल्ट्रा-वाइडबँड (1000-6000MHz) त्याच्या अल्ट्रा-वाइडबँड, उच्च-शक्ती, उच्च-विश्वसनीयता वैशिष्ट्ये प्राप्त करण्यासाठी उच्च तांत्रिक आणि घटक गुणवत्ता मानकांची मागणी करते. अल्ट्रा-वाइडबँड 1000-6000MHz 100W पॉवर ॲम्प्लिफायरने आधुनिक मल्टी-बँड कम्युनिकेशन्स, EMC चाचणी, इलेक्ट्रॉनिक युद्ध आणि अँटी-ड्रोन प्रणालींमध्ये उत्कृष्ट कामगिरी दाखवली आहे.

1000-6200MHz100W पॉवर ॲम्प्लीफायर (TC=25℃) चे तपशील

नाही.	वर्णन	प्रतीक	मि	टाइप करा		कमाल	युनिट	शेरा
१.	ऑपरेटिंग वारंवारता	BW	1000			6200	MHz
2.	इनपुट पॉवर	पिन		2			dBm
3.	आउटपुट पॉवर CW	Psat	50.5	51		52.5	dBm	सतत लहरी
4.	पॉवर गेन	ग्रा.प	48.5	49		50.5	dBm	@ पिन=2 dBm
५.	पॉवर गेन सपाटपणा	△Gp		±१.५			dB	@ पिन=2 dBm
6.	इनपुट रिटर्न लॉस	S11		-15			dB
७.	ऑपरेटिंग व्होल्टेज	Vdc	28	28		32	V
8.	सध्याचा वापर	A		17		21.5	A	@ पाउट=110~180W
९.	आरएफ कनेक्टर इनपुट		SMA, महिला

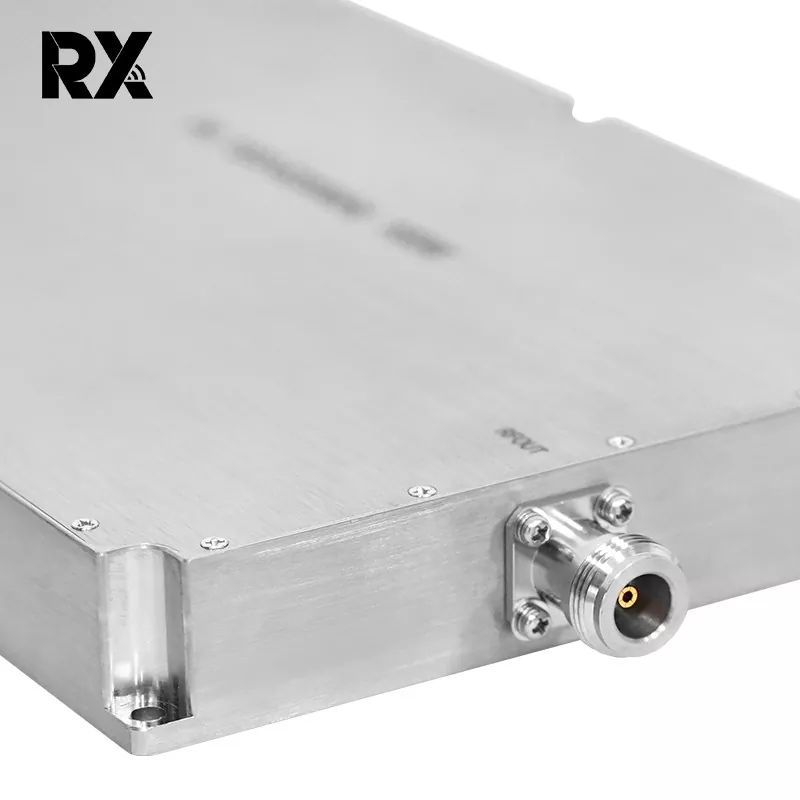

10.	आरएफ कनेक्टर आउटपुट		एन, स्त्री
11.	वजन			1.9		2	किग्रॅ
12.	लांबीरुंदीउंची		25015025			मिमी
13.	कमाल इनपुट पॉवर	पिनमॅक्स	≤१०			dBm

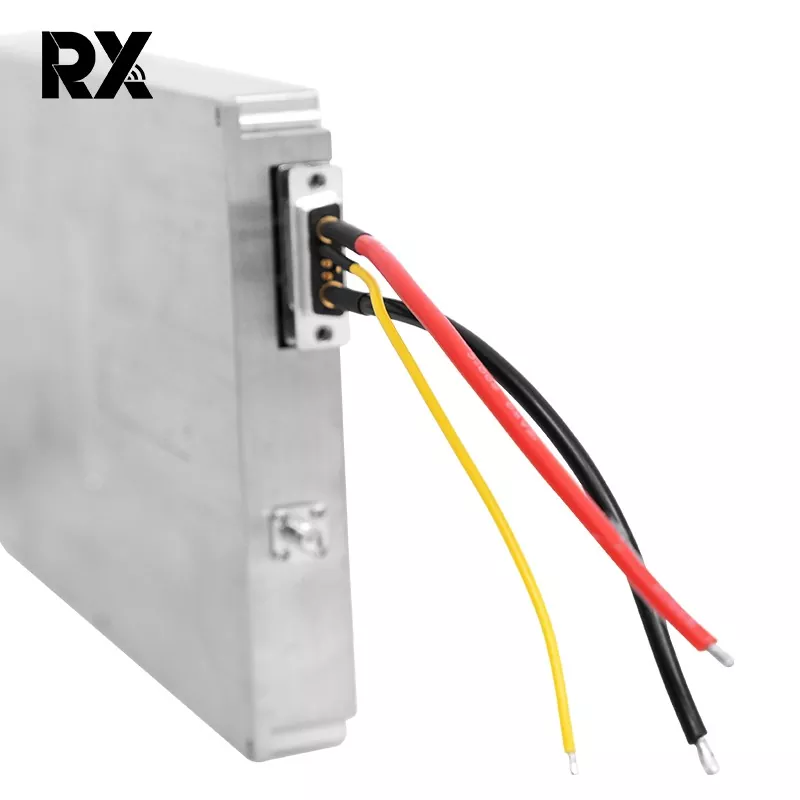

14.	इंटरफेस व्याख्या (7W2 महिला)	VDD	A1		28Vdc
		GND	A2		ग्राउंड
		ओव्हरकरंट संरक्षण	2		सामान्य ऑपरेशन: 0V ओव्हरकरंट संरक्षण:+5V			ओव्हरकरंट संरक्षण@25A
		अति-तापमान संरक्षण	2		सामान्य ऑपरेशन: 0V अति-तापमान संरक्षण:+5V			अति-तापमान
		सक्षम करा	3		5V~Vdd:चालू 0V:बंद			संरक्षण@100℃
		GND	4		ग्राउंड
		राज्य	5		सामान्य ऑपरेशन: 0V राज्य संरक्षण:+5V
