आरएफ सिग्नल जॅमिंग डिव्हाइस कसे कार्य करेल?

रेडिओ फ्रिक्वेन्सी (RF) सिग्नल जॅमर्स लक्ष्य सिग्नलच्या समान वारंवारता बँडमध्ये मजबूत RF सिग्नल प्रसारित करून कार्य करतात, ज्यामुळे लक्ष्य सिग्नलच्या सामान्य संप्रेषण आणि ऑपरेशनमध्ये व्यत्यय येतो.

1. सिग्नल निर्मिती

(१) फ्रिक्वेंसी सिलेक्शन: जॅमर एका विशिष्ट फ्रिक्वेंसी रेंजमध्ये ऑपरेट करण्यासाठी डिझाइन केलेले आहेत. उदाहरणार्थ, सेल फोन सिग्नल जॅम करण्यासाठी वापरले असल्यास, ते मोबाइल नेटवर्कद्वारे वापरलेले वारंवारता बँड निवडेल, जसे की GSM (काही प्रदेशांमध्ये 900 MHz आणि 1800 MHz), CDMA किंवा 3G, 4G आणि 5G नेटवर्कद्वारे वापरलेले विविध वारंवारता बँड. वाय-फाय जॅमिंगसाठी, ते 2.4 GHz आणि 5 GHz वारंवारता बँडवर लक्ष केंद्रित करेल.

(२) सिग्नल जनरेशन सर्किट: यंत्राच्या आत एक सिग्नल जनरेशन सर्किट आहे ज्याचा वापर RF सिग्नल तयार करण्यासाठी केला जातो. या सर्किटमध्ये सामान्यतः ऑसिलेटर (बेस फ्रिक्वेंसी जनरेट करण्यासाठी) आणि ॲम्प्लीफायर (व्युत्पन्न सिग्नलची शक्ती वाढवण्यासाठी) सारखे घटक असतात. व्युत्पन्न सिग्नल नंतर योग्य वैशिष्ट्यांसाठी समायोजित केले जाते.

2. पॉवर एम्प्लिफिकेशन

(1) सिग्नल स्ट्रेंथ एन्हांसमेंट: RF सिग्नल तयार झाल्यानंतर, ते सहसा पॉवर ॲम्प्लिफायर स्टेजमधून जाते. पॉवर ॲम्प्लिफायर सिग्नल पॉवर अशा पातळीवर वाढवते जे लक्ष्य सिग्नलमध्ये प्रभावीपणे व्यत्यय आणू शकते. उदाहरणार्थ, ठराविक RF सिग्नल जॅमरचे पॉवर आउटपुट काही वॅट्सपासून दहा वॅट्सपर्यंत असू शकते, जे ऍप्लिकेशन आणि इच्छित हस्तक्षेप श्रेणीवर अवलंबून असते. उच्च पॉवर आउटपुट जॅमिंग सिग्नलला मोठे क्षेत्र कव्हर करण्यास आणि कायदेशीर सिग्नल अधिक प्रभावीपणे दाबण्यास सक्षम करते.

(२) उच्च-शक्तीच्या घटकांचा वापर: पॉवर ॲम्प्लिफायर स्टेजमध्ये सामान्यत: एलडीएमओएस (लॅटरली डिफ्यूज्ड मेटल ऑक्साइड सेमीकंडक्टर) ट्रान्झिस्टर किंवा इतर उच्च-शक्ती सेमीकंडक्टर उपकरणे यासारख्या घटकांचा वापर केला जातो. हे घटक मोठ्या प्रमाणात विद्युत ऊर्जा हाताळण्यास सक्षम आहेत आणि इनपुट पॉवरला उच्च-पॉवर आरएफ आउटपुटमध्ये रूपांतरित करतात.

3. ट्रान्समिशन

(1) अँटेना उपयोजन: प्रवर्धित आरएफ सिग्नल नंतर अँटेनाद्वारे हवेत प्रसारित केला जातो. अँटेना हा जॅमिंग यंत्राचा एक महत्त्वाचा भाग आहे कारण तो सर्व दिशानिर्देशांमध्ये (सर्व दिशात्मक अँटेना) किंवा विशिष्ट दिशेने (दिशात्मक अँटेना, ज्याचा उपयोग विशिष्ट क्षेत्र किंवा सिग्नल स्त्रोताला लक्ष्य करण्यासाठी केला जाऊ शकतो) मध्ये सिग्नल विकिरण करू शकतो. वापरलेल्या अँटेनाचा प्रकार अनुप्रयोग परिस्थिती आणि आवश्यक कव्हरेज श्रेणीवर अवलंबून असतो.

(२) सिग्नल प्रसार: जॅमिंग सिग्नल प्रसारित झाल्यानंतर, ते विद्युत चुंबकीय लहरींच्या रूपात हवेत प्रसारित होते. हे प्रकाशाच्या वेगाने पसरते आणि एका विशिष्ट श्रेणीत पसरते. जेव्हा ते प्राप्त करणाऱ्या उपकरणापर्यंत पोहोचते (जसे की मोबाइल फोन, वाय-फाय राउटर, ड्रोन इ.), तेव्हा हे उपकरण प्राप्त करण्याचा प्रयत्न करत असलेल्या सामान्य सिग्नलमध्ये व्यत्यय आणतात.

4. हस्तक्षेप यंत्रणा

(1) कायदेशीर सिग्नल ओलांडणे: हस्तक्षेप सिग्नल प्राप्त करणाऱ्या डिव्हाइसच्या शेवटी सिग्नल स्त्रोताकडून (जसे की मोबाइल बेस स्टेशन किंवा वाय-फाय प्रवेश बिंदू) कमकुवत इनकमिंग सिग्नल ओलांडण्यासाठी पुरेसे मजबूत असेल. जेव्हा प्राप्त करणाऱ्या उपकरणाच्या अँटेनाला कायदेशीर सिग्नल आणि हस्तक्षेप सिग्नल दोन्ही प्राप्त होतात, तेव्हा मजबूत हस्तक्षेप सिग्नलमुळे प्राप्तकर्त्याची फ्रंट-एंड सर्किटरी (जसे की कमी-आवाज ॲम्प्लिफायर) संतृप्त होते किंवा दबून जाते. यामुळे रिसीव्हर योग्यरित्या वाढवण्यास आणि कायदेशीर सिग्नलवर प्रक्रिया करण्यास अक्षम होतो, परिणामी कनेक्शन कमी होते किंवा गमावले जाते.

(२) आवाज आणि विकृती निर्माण करणे: वैध सिग्नल पॉवर ओलांडण्याव्यतिरिक्त, हस्तक्षेप सिग्नल रिसीव्हर सर्किटरीमध्ये आवाज आणि विकृती देखील आणतो. हस्तक्षेप सिग्नलचे यादृच्छिक किंवा गोंधळलेले स्वरूप प्राप्तकर्त्याच्या डिमॉड्युलेशन प्रक्रियेच्या सामान्य ऑपरेशनमध्ये हस्तक्षेप करते, ज्यामुळे डिव्हाइसला कायदेशीर सिग्नलमधून अर्थपूर्ण माहिती काढणे कठीण होते.

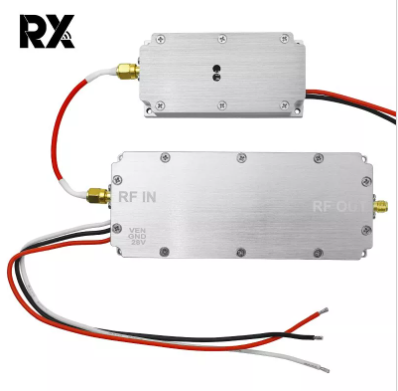

30W RF पॉवर ॲम्प्लीफायर मॉड्यूल

सारांश, RF सिग्नल जॅमर्स लक्ष्य फ्रिक्वेन्सी बँडमध्ये मजबूत RF सिग्नल तयार करतात, वाढवतात आणि प्रसारित करतात, जे संप्रेषणासाठी या फ्रिक्वेन्सीवर अवलंबून असलेल्या उपकरणांच्या सामान्य ऑपरेशनमध्ये व्यत्यय आणतात, त्यांचे सिग्नल प्रभावीपणे जॅम करतात. हे लक्षात घेण्यासारखे आहे की बर्याच क्षेत्रांमध्ये, RF सिग्नल जॅमरचा वापर कायद्याद्वारे प्रतिबंधित आहे कारण ते कायदेशीर संप्रेषण सेवांमध्ये व्यत्यय आणू शकतात.
