ड्रोन सिग्नल जॅमरमध्ये परिपत्रकांची मुख्य कार्ये कोणती आहेत?

ड्रोन सिग्नल जॅमरमध्ये सर्कुलेटर महत्त्वपूर्ण भूमिका बजावतात, कार्यक्षम सिग्नल ट्रान्समिशन, अलगाव आणि संवेदनशील RF घटकांचे संरक्षण सुनिश्चित करतात. येथे त्यांची मुख्य कार्ये आहेत:

1. सिग्नल दिशा नियंत्रण (अलगाव)

(1) इन्सर्शन लॉस कमी करते (उच्च-गुणवत्तेच्या सर्कुलेटरमध्ये 0.5 dB पेक्षा कमी), ऍन्टीनापर्यंत जास्तीत जास्त पॉवर पोहोचते याची खात्री करते.

(2) जॅमरमध्ये, ते परावर्तित शक्तीपासून प्रसारित सिग्नल वेगळे करतात, स्वत: ची हस्तक्षेप टाळतात आणि जॅमिंग अचूकता सुधारतात.

2. आरएफ ॲम्प्लीफायर संरक्षित करा

(1) उच्च-शक्तीचे जॅमर शक्तिशाली RF सिग्नल तयार करतात जे परत परावर्तित करू शकतात आणि ट्रान्समीटरला नुकसान करू शकतात.

(2) सर्कुलेटर परावर्तित ऊर्जा ॲम्प्लिफायरऐवजी डमी लोड (पोर्ट 3) वर पुनर्निर्देशित करतात, ज्यामुळे सिस्टम मजबूत होते.

1. सिग्नल दिशा नियंत्रण (अलगाव)

(1) प्रगत जॅमर सिग्नल लीक न करता एकाधिक अँटेना किंवा फ्रिक्वेन्सी बँडमध्ये स्विच करण्यासाठी परिपत्रक वापरतात.

(2) एकाच वेळी वेगवेगळ्या ड्रोन कम्युनिकेशन लिंक्स (उदा. नियंत्रण, व्हिडिओ, GPS) ठप्प करू शकतात.

4. वारंवारता स्थिरता आणि कार्यक्षमता

(1) इन्सर्शन लॉस कमी करते (उच्च-गुणवत्तेच्या सर्कुलेटरमध्ये 0.5 dB पेक्षा कमी), ऍन्टीनापर्यंत जास्तीत जास्त पॉवर पोहोचते याची खात्री करते.

(२) वाइडबँड ऑपरेशनचे समर्थन करते (उदा. 1-6 GHz), जे विविध ड्रोन फ्रिक्वेन्सी कव्हर करण्यासाठी महत्त्वपूर्ण आहे.

5. इतर घटकांसह एकत्रीकरण

(1) अनेकदा अवांछित प्रतिबिंबांना दाबण्यासाठी आयसोलेटरसह जोडले जाते.

(2) जटिल सिग्नल मार्ग व्यवस्थापित करण्यासाठी MIMO (मल्टिपल इनपुट मल्टिपल आउटपुट) जॅमरमध्ये वापरले जाते.

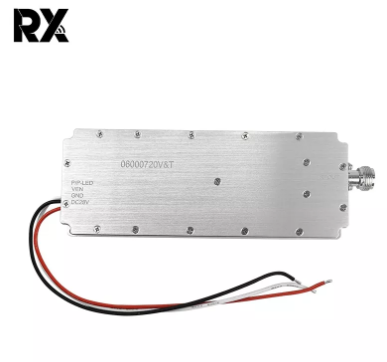

सर्कल प्रोटेक्शनसह GaN 100W डिजिटल स्रोत सिग्नल ॲम्प्लिफायर मॉड्यूल

परिपत्रक का आवश्यक आहेत?

परिपत्रकांशिवाय, जॅमर खालील समस्यांमुळे ग्रस्त आहेत:

❌ सिग्नल फीडबॅक ट्रान्समिशनमध्ये व्यत्यय आणतो

❌ परावर्तित शक्तीमुळे ॲम्प्लीफायर जळून जातात

❌ ऊर्जेच्या नुकसानीमुळे जॅमिंग रेंज कमी होते

उदाहरण: 10-चॅनल ड्रोन जॅमरमध्ये, एक परिचलन सुनिश्चित करतो की प्रत्येक चॅनेल क्रॉसस्टॉकशिवाय स्वतंत्रपणे कार्य करते, लष्करी किंवा गंभीर पायाभूत संरक्षणासाठी विश्वासार्हता सुधारते.

सर्वोत्कृष्ट कामगिरीसाठी, जॅमरमधील परिपत्रकात हे असावे:

✔ उच्च अलगाव (>20 dB)

✔ कमी VSWR (<1.5:1)

✔ थर्मल स्थिरता (बाहेरच्या तैनातीसाठी)
