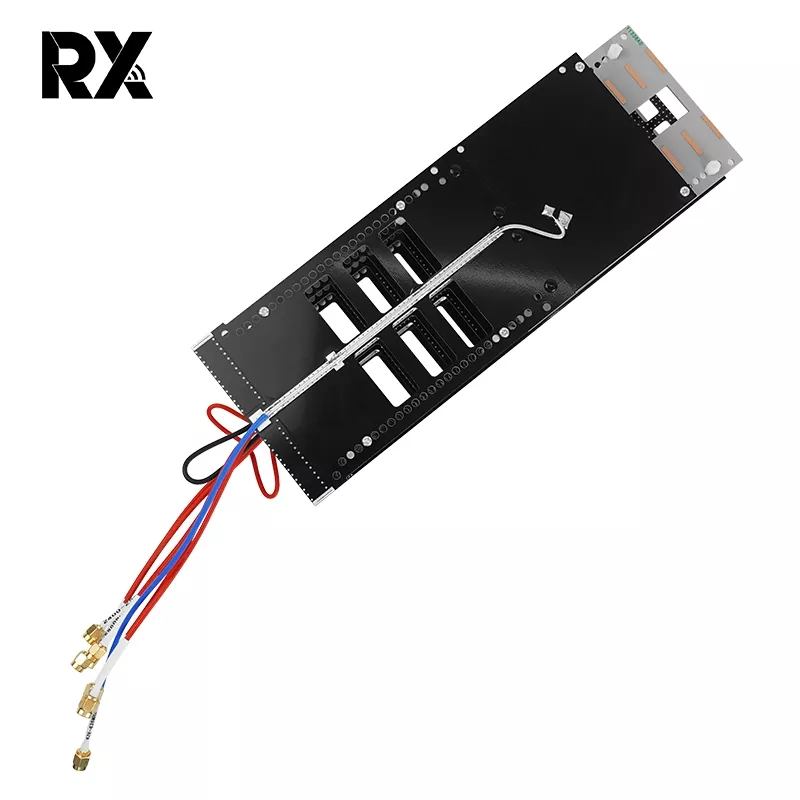

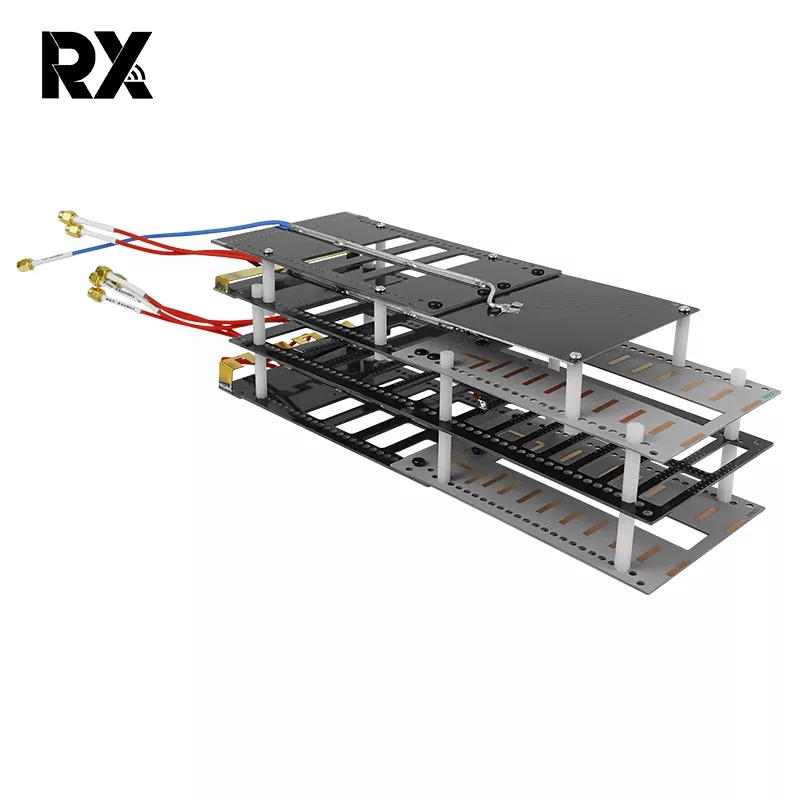

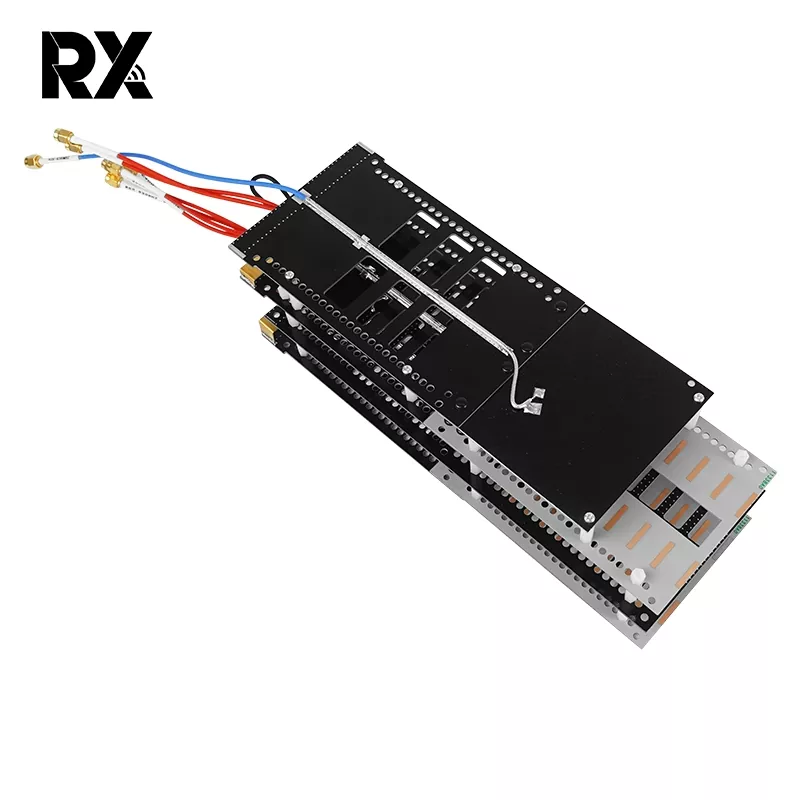

हाय गेन 7-बँड कॉम्बिनेशन पीसीबी अँटेना हा एक नाविन्यपूर्ण अँटेना आहे जो टेक्सिन कंपनीच्या उत्कृष्ट कामगिरीसह प्रगत तंत्रज्ञानाची जोड देतो. हे एका पीसीबी बोर्डवर सात भिन्न संप्रेषण बँड एकत्रित करते, कार्यक्षम मल्टी-बँड संप्रेषण लक्षात घेऊन, आणि उच्च लाभ वैशिष्ट्यांसह, ते विविध वायरलेस कम्युनिकेशन उपकरणांसाठी स्थिर आणि शक्तिशाली सिग्नल समर्थन प्रदान करू शकते.
उच्च विश्वासार्हता आणि स्थिरतेसह, कठोर गुणवत्ता चाचणी आणि पडताळणीनंतर उच्च लाभ 7-बँड संयोजन पीसीबी अँटेना उत्पादन प्रक्रिया तुलनेने परिपक्व आहे. संप्रेषणाची सातत्य आणि स्थिरता सुनिश्चित करण्यासाठी, उच्च तापमान, कमी तापमान, आर्द्रता इत्यादीसारख्या विविध जटिल पर्यावरणीय परिस्थितींमध्ये, चांगले कार्यप्रदर्शन राखू शकते.
या व्यतिरिक्त, हाय गेन 7 बँड कॉम्बिनेशन पीसीबी अँटेना विस्तृत कव्हरेजसह सात वेगवेगळ्या कम्युनिकेशन फ्रिक्वेन्सी बँडला समर्थन देऊ शकते, ज्यामध्ये सामान्यतः वापरल्या जाणाऱ्या मोबाइल कम्युनिकेशन फ्रिक्वेन्सी बँड्स (उदा. 2G, 3G, 4G, 5G) तसेच IoT चा भाग समाविष्ट आहे परंतु इतकेच मर्यादित नाही. खाजगी नेटवर्क वारंवारता बँड.
कार्यप्रदर्शन पॅरामीटर |
|||||
प्रकार |
वारंवारता |
मिळवणे |
VSWR |
क्षैतिज |
उभ्या |
433MHz |
428-438 MHz |
1 dBi |
≤१.५ |
75-90º |
68-80º |
900MHz |
803-930 MHz |
5 dBi |
72-88º |
57-74º |
|
1.2G |
1160-1280 MHz |
8 dBi |
62-75º |
55-68º |
|
१.४/१.५/१.६जी |
1160-1620 MHz |
8 dBi |
55-75º |
52-68º |
|
2.4G |
2400-2500 MHz |
16 dBi |
48-58º |
27-38º |
|
5.2G |
5100-5350 MHz |
17 dBi |
35-45º |
27-38º |
|
5.8G |
5700-5900 MHz |
17 dBi |
35-45º |
27-38º |
|
समोर-मागे गुणोत्तर |
≥18 dB |
||||
इनपुट प्रतिबाधा |
50Ω |
||||
कमाल इनपुट |
50W |
||||
इनपुट कनेक्टर प्रकार |
086 केबल 7pcs*SMS-J |
||||
यांत्रिक पॅरामीटर |
|||||
परिमाण (L*W*H) |
284*97.5*60mm |
||||
अँटेना वजन (किलो) |
0.35 किलो |
||||
कामाची आर्द्रता (%) |
10% - 95% |
||||
पृष्ठभाग रंग |
काळा आणि राखाडी रंग |
||||
कामाचे तापमान (ºC) |
-40~65º |
