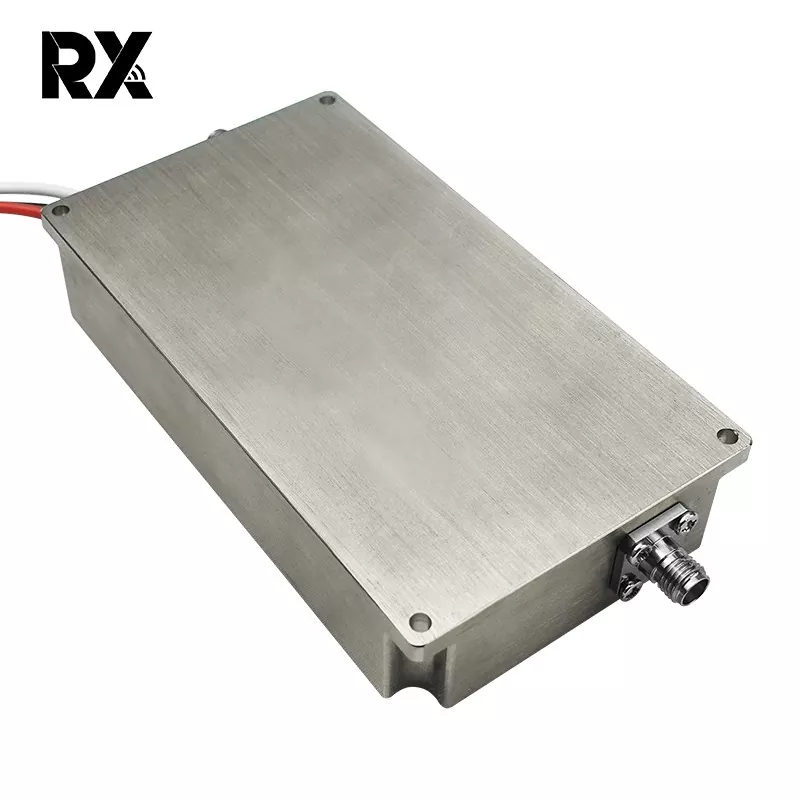

20W 500-7300MHz अल्ट्रावाइडबँड पॉवर ॲम्प्लीफायर

नाही.

वर्णन

प्रतीक

मि

टाइप करा

कमाल

युनिट

शेरा

१.

ऑपरेटिंग वारंवारता

BW

500

7300

MHz

2.

इनपुट पॉवर

पिन

0

dBm

3.

आउटपुट पॉवर CW

Psat

42.5

43

44

dBm

सतत लहरी

4.

पॉवर गेन

ग्रा.प

43

dBm

@ पिन=0 dBm

५.

पॉवर गेन सपाटपणा

△Gp

±१.५

dB

@ पिन=0 dBm

6.

इनपुट रिटर्न लॉस

S11

-15

dB

७.

ऑपरेटिंग व्होल्टेज

Vdc

24

30

36

V

8.

सध्याचा वापर

A

2

3

A

@ पाउट=10~15W

९.

आरएफ कनेक्टर इनपुट

SMA, महिला

10.

आरएफ कनेक्टर आउटपुट

SMA, महिला

11.

वजन

0.278

0.3

किग्रॅ

12.

लांबी*रुंदी*उंची

105*60*20

मिमी

13.

कमाल इनपुट पॉवर

पिनमॅक्स

≤१०

dBm

14.

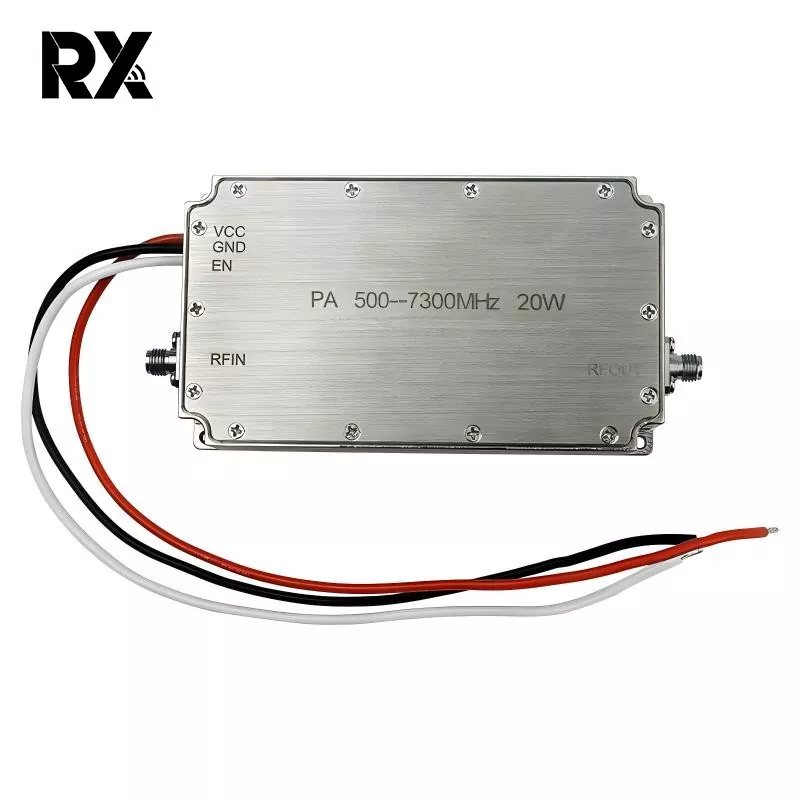

इंटरफेस व्याख्या

VDD

A1

24Vdc

GND

A2

ग्राउंड

सक्षम करा

1

5V~Vdd:चालू

0V:बंद

एकूण परिमाण

टीप:

1, एकूण परिमाणे केवळ संदर्भासाठी आहेत;

2, ग्राहकाच्या गरजेनुसार आकार योग्यरित्या वाढवला किंवा कमी केला जाऊ शकतो;

3, इनपुट इंटरफेस, आउटपुट इंटरफेस आणि पॉवर सप्लाय इंटरफेसची स्थिती ग्राहकांच्या वास्तविक गरजांनुसार बदलली जाऊ शकते;

एकूण परिमाण

वारंवारता

इनपुट

24V

30V

36V

(MHz)

(dBm)

पोउट(dBm)

I(A)

η(%)

पोउट(dBm)

I(A)

η(%)

पोउट(dBm)

I(A)

η(%)

500

0

39.8

1.37

२९.०४%

41.39

1.58

29.06%

42.6

1.74

34.86%

600

0

40.9

1.3

39.43%

42.65

1.52

40.37%

43.95

1.78

46.50%

700

0

40.99

1.33

39.35%

42.89

1.55

४१.८४%

44.1

1.85

46.31%

800

0

41.3

1.4

40.15%

43.23

1.62

४३.२९%

44.7

1.79

५४.९६%

900

0

41.4

1.5

38.34%

43.35

1.71

42.16%

44.85

1.91

53.31%

1000

0

41.4

1.52

37.84%

43.38

1.74

41.72%

44.87

1.94

५२.७३%

1100

0

41.8

1.62

38.93%

43.67

1.84

42.18%

45

2.02

52.18%

1200

0

41.88

171

०.३८%

43.6

1.92

39.77%

44.75

2.07

४८.०७%

1300

0

41.8

1.75

36.04%

43.52

1.98

37.86%

44.66

2.136

४५.६३%

1400

0

41.76

1.69

36.97%

43.43

1.9

38.65%

44.63

2.059

४७.०१%

1500

0

41.65

1.66

36.70%

43.23

1.85

37.91%

44.31

1.97

४५.६५%

1600

0

42

1.71

38.62%

43.61

1.92

39.86%

44.6

2.038

४७.१७%

1700

0

41.88

1.73

37.13%

43.45

1.95

37.83%

44.4

2.06

४४.५७%

1800

0

41.75

1.73

36.04%

43.34

1.98

36.33%

44.33

2.1

४३.०२%

1900

0

42

1.74

37.95%

43.57

1.95

38.89%

44.6

2.1

४५.७८%

2000

0

42.3

1.81

39.09%

43.96

2.06

40.27%

44.89

2.26

४५.४७%

2100

0

42.4

1.83

39.57%

44

2.11

39.68%

44.93

2.33

44.52%

2200

0

42.3

1.78

39.75%

43.84

2

40.35%

44.82

2.24

४५.१५%

2300

0

42.4

1.88

38.52%

43.96

2.02

४१.०७%

44.88

2.22

46.19%

2400

0

42.4

2

36.20%

44

2.16

38.76%

44.69

2.39

४१.०७%

2500

0

42.4

2.12

34.15%

43.9

2.38

34.38%

44.56

2.7

35.28%

2600

0

42.2

2.15

32.16%

43.6

2.39

31.95%

44.1

3

२८.५६%

2700

0

42.3

2.15

32.91%

43.94

2.72

३०.३६%

44.7

3.16

31.13%

2800

0

42.2

2.04

33.90%

43.96

2.55

32.53%

44.83

2.96

34.24%

2900

0

41.9

1.99

32.43%

43.71

2.39

32.77%

44.68

2.7

36.27%

3000

0

42.2

1.94

35.64%

43.97

2.25

36.96%

45.11

2.46

४३.९५%

3100

0

41.85

1.97

32.38%

43.66

2.17

35.68%

44.68

2.29

42.76%

3200

0

41.95

2

32.64%

43.7

2.3

३३.९७%

44.81

2.24

४५.०४%

3300

0

41.88

2.15

29.88%

43.58

2.38

31.94%

44.66

2.2

44.31%

3400

0

41.74

2.18

२८.५३%

43.54

2.42

31.12%

44.64

2.3

42.18%

3500

0

41.42

2

२८.८९%

43.28

2.43

29.19%

44.34

2.44

37.11%

3600

0

41.22

2

२७.५९%

43.17

2.44

28.35%

44.31

2.52

35.68%

3700

0

40.92

2

25.75%

42.88

2.34

27.65%

44

2.62

31.96%

3800

0

40.79

2.17

२३.०३%

42.51

2.43

24.45%

43.63

2.52

३०.५१%

3900

0

41.15

2.15

25.26%

42.8

2.43

26.14%

43.84

2.52

32.02%

4000

0

41.58

2.09

२८.६८%

43.1

2.41

28.24%

44.11

2.59

33.16%

4100

0

41.72

2.04

३०.३५%

43.52

2.39

31.37%

44.1

2.59

33.08%

4200

0

41.8

1.88

33.55%

43.22

2.22

31.52%

44.1

2.57

33.34%

4300

0

42.13

1.92

35.44%

43.59

2.21

34.47%

44.4

2.58

35.58%

4400

0

41.87

1.97

32.53%

43.38

2.2

33.00%

44.26

2.45

36.28%

4500

0

41.73

2

31.03%

43.31

2.19

32.62%

44.2

2.47

35.50%

4600

0

40.96

2

२५.९९%

42.77

2.18

२८.९३%

43.73

2.48

31.73%

4700

0

40.49

2.01

२३.२१%

42.3

2.1

26.96%

43.35

2.43

29.67%

4800

0

41.18

1.98

27.61%

42.9

2.14

30.37%

44.1

2.36

36.31%

4900

0

40.46

2

23.16%

42.23

2.15

२५.९१%

43.4

2.22

32.85%

5000

0

40.91

2

२५.६९%

42.6

2.13

28.48%

43.83

2.25

35.78%

5100

0

40.64

2.14

22.56%

42.3

2.25

25.16%

43.52

2.23

33.62%

5200

0

40.78

2.25

22.16%

42.44

2.42

24.16%

43.63

2.35

32.72%

5300

0

40.91

2.21

२३.२५%

42.52

2.41

24.71%

43.65

2.52

३०.६५%

5400

0

40.92

2.32

22.20%

42.57

2.54

२३.७२%

43.64

2.52

30.58%

5500

0

41.28

2.32

24.12%

42.91

2.53

25.75%

43.87

2.64

३०.७८%

5600

0

41.31

2.32

24.28%

43

2.52

२६.३९%

44.04

2.62

32.25%

5700

0

41.51

2.34

25.21%

43.28

2.55

27.82%

44.27

2.64

33.75%

5800

0

41.62

2.35

25.75%

43.3

2.57

27.73%

44.26

2.67

33.29%

5900

0

41.13

2.32

23.30%

42.9

2.49

26.10%

43.92

2.58

31.86%

6000

0

41.27

2.33

२३.९६%

43

2.5

26.60%

43.03

2.57

26.06%

6100

0

41.11

2.35

22.89%

42.78

2.51

25.19%

43.75

2.58

30.64%

6200

0

40.64

2.28

21.18%

42.23

2.45

22.74%

43.14

2.49

२७.५९%

6300

0

41.15

2.24

24.24%

42.71

2.41

25.81%

43.54

2.46

30.62%

6400

0

41.06

2.2

24.17%

42.71

2.38

26.14%

43.33

2.46

२९.१७%

6500

0

40.67

2.18

22.30%

42.27

2.34

24.02%

43.11

2.43

२८.०७%

6600

0

40.67

2.2

22.10%

42.29

2.37

23.83%

43.17

2.49

27.78%

6700

0

40.62

2.18

22.05%

42.33

2.35

24.26%

43.19

2.49

27.90%

6800

0

40.95

2.2

२३.५७%

42.47

2.37

24.84%

43.36

2.521

28.66%

6900

0

40.66

2.15

22.56%

42.28

2.35

२३.९८%

43.18

2.53

27.40%

7000

0

41.28

2.12

२६.३९%

42.91

2.34

27.84%

43.75

2.51

31.49%

7100

0

40.73

2.04

24.16%

42.34

2.27

२५.१७%

43.42

2.45

29.90%

7200

0

41.15

1.98

27.42%

42.85

2.52

25.50%

43.92

2.39

34.39%

7300

0

41

1.88

27.90%

42.74

2.12

29.55%

43.68

2.31

33.67%
