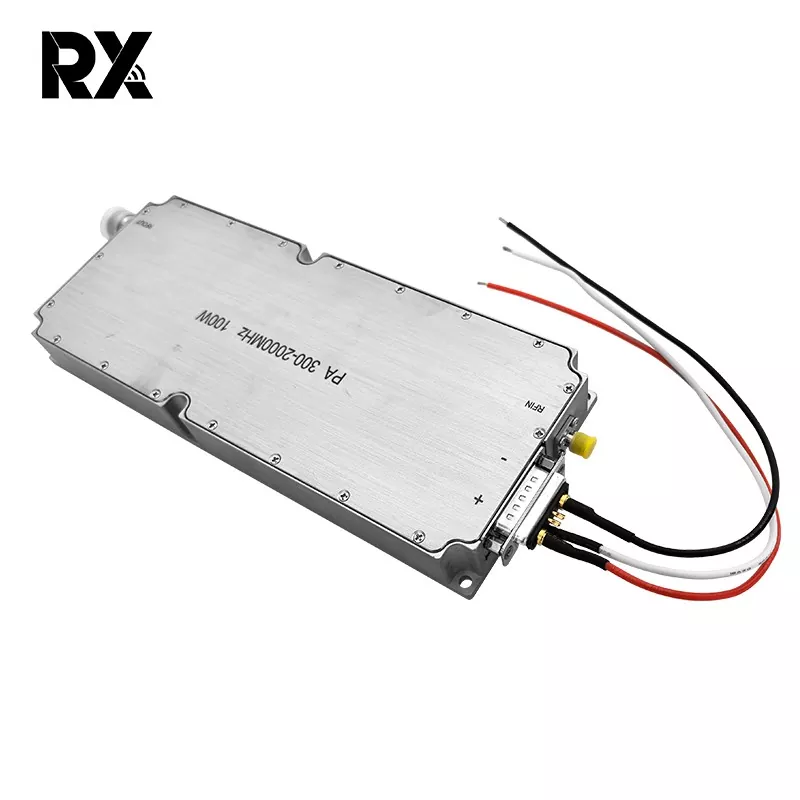

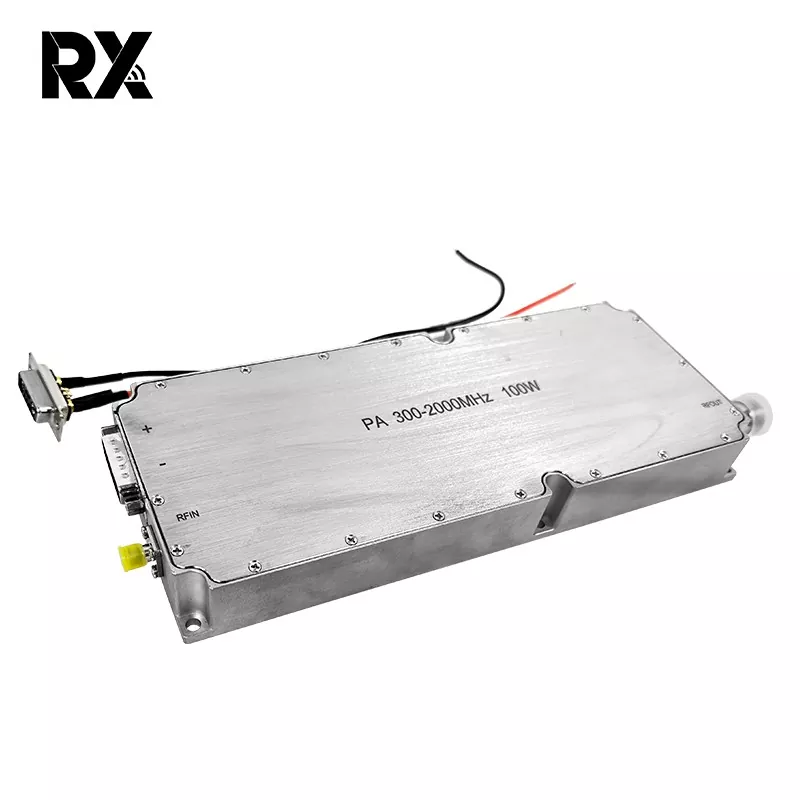

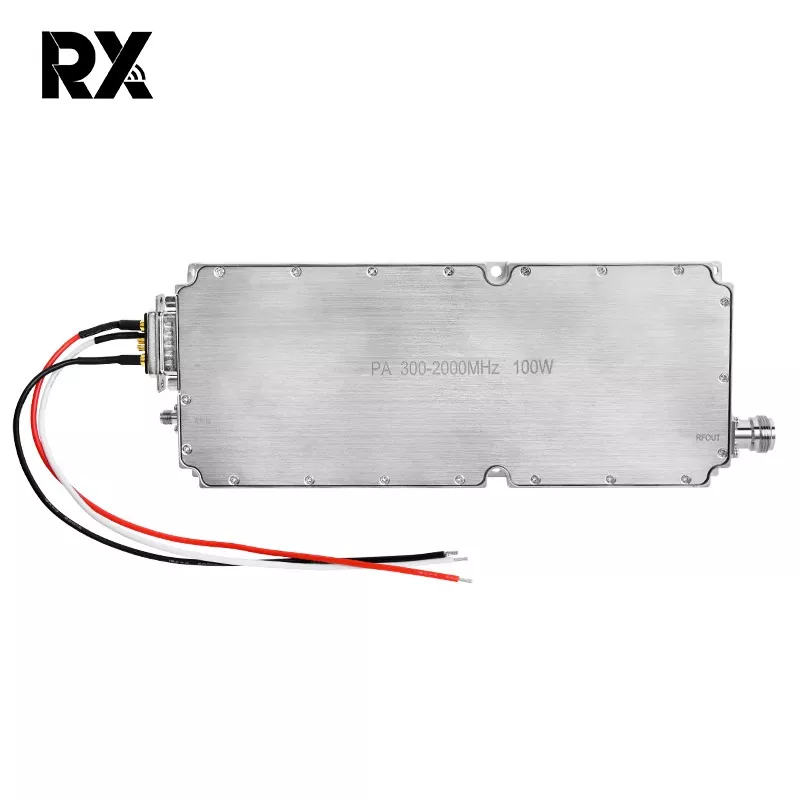

100W RF पॉवर ॲम्प्लीफायर मॉड्यूल 300 -2000MHz 32V 8A उच्च लाभ

100W RF पॉवर ॲम्प्लीफायर मॉड्यूल हे विशेषत: व्यावसायिक RF सिस्टमसाठी डिझाइन केलेले उच्च-शक्ती ॲम्प्लिफायर मॉड्यूल आहे. हे 300-2000MHz चा अल्ट्रा-वाइड ऑपरेटिंग फ्रिक्वेन्सी बँड कव्हर करते, आणि ते 32V DC पॉवर सप्लायला सपोर्ट करू शकते आणि 8A रेट केलेले ऑपरेटिंग करंट आहे. 100W RF पॉवर ॲम्प्लीफायर मॉड्यूल 300-2000MHz 32V 8A हाई गेन RF सिग्नल ट्रान्समिशनमधील पॉवर समस्या प्रभावीपणे सोडवू शकतो आणि वायरलेस कम्युनिकेशन्स, RF चाचणी, औद्योगिक नियंत्रण आणि इतर क्षेत्रांमध्ये मोठ्या प्रमाणावर वापरले जाते.

चौकशी पाठवा

उत्पादन वर्णन

या मॉड्यूलमध्ये 100W उच्च शक्ती, 300-2000MHz वाइड फ्रिक्वेंसी बँड आणि औद्योगिक-श्रेणी विश्वसनीयता आहे. 100W RF पॉवर ॲम्प्लीफायर मॉड्यूल 300-2000MHz 32V 8A हाई गेन केवळ "कमकुवत सिग्नल लांब अंतरावर प्रसारित केले जाऊ शकत नाही" या मूळ वेदना बिंदूचे निराकरण करू शकत नाही, परंतु अनेक परिस्थितींमध्ये RF प्रणालीच्या गरजेशी देखील जुळवून घेतात.

उत्पादन तपशील

नाही.	वर्णन	प्रतीक	मि	प्रकार		कमाल	युनिट	शेरा
१.	ऑपरेटिंग वारंवारता	BW	300			2000	MHz
2.	इनपुट पॉवर	पिन		2			७५°
3.	आउटपुट पॉवर CW	Psat	49	50.5			७५°	सतत लहरी
4.	पॉवर गेन	ग्रा.प		48.5			७५°	@ पिन=2 dBm
५.	पॉवर गेन सपाटपणा	△Gp		±१.५			dB	@ पिन=2 dBm
6.	इनपुट रिटर्न लॉस	S11		-15			dB
७.	ऑपरेटिंग व्होल्टेज	Vdc	28	32		32	V
8.	सध्याचा वापर	A		8		11	A	@ Pout＞80W

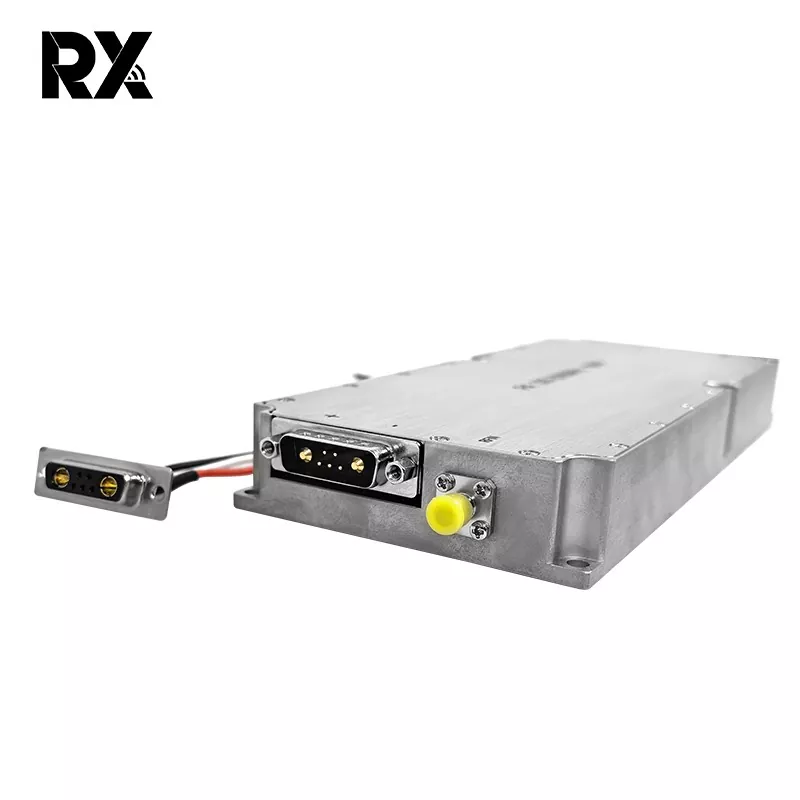

९.	आरएफ कनेक्टर इनपुट		SMA, महिला

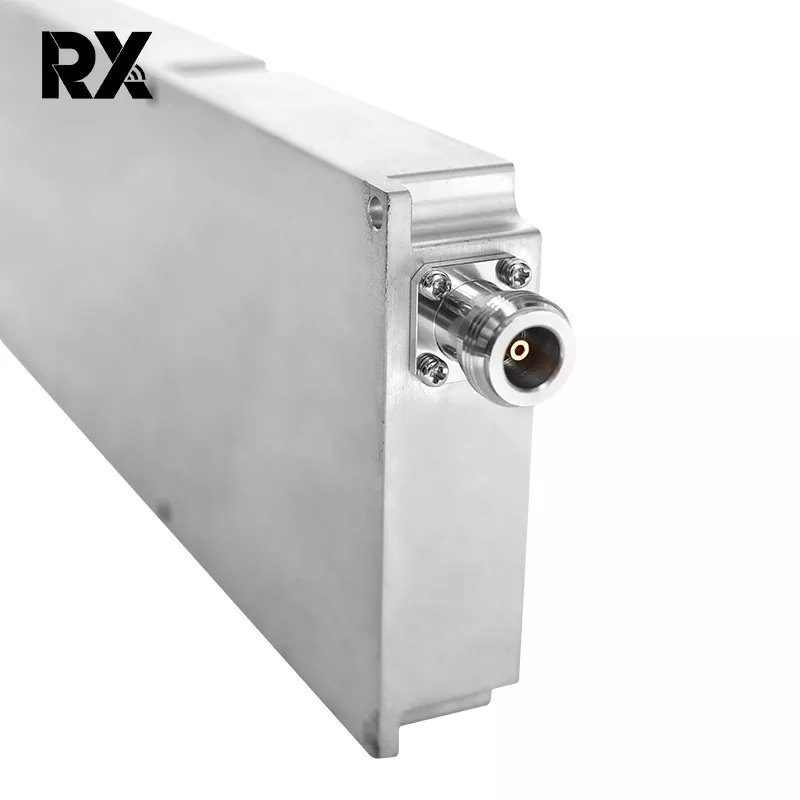

10.	आरएफ कनेक्टर आउटपुट		N- महिला

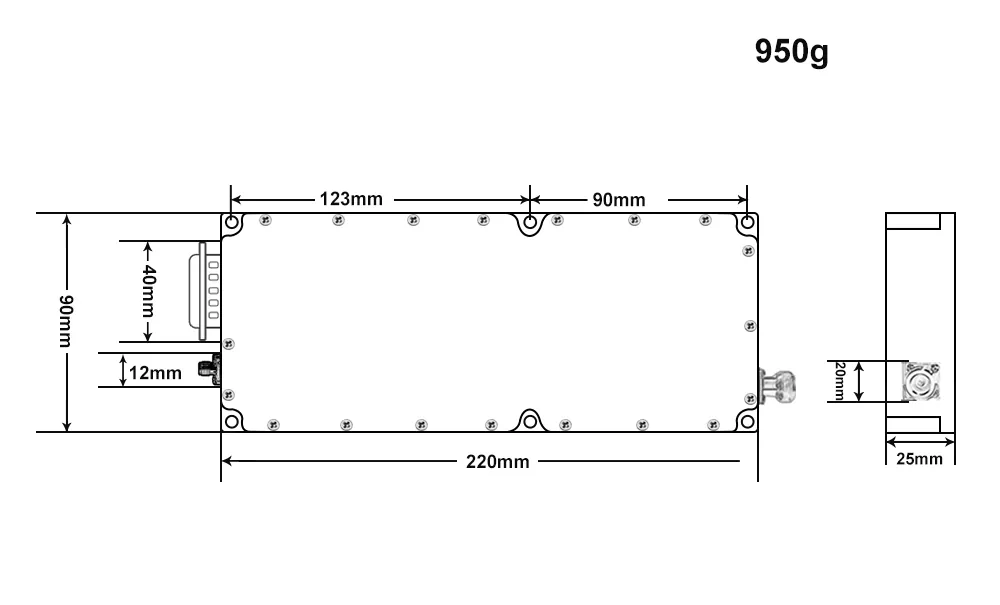

11.	वजन		0.95				किग्रॅ
12.	लांबीरुंदीउंची		2209025			मिमी
13.	कमाल इनपुट पॉवर	पिनमॅक्स	≤१०			७५°

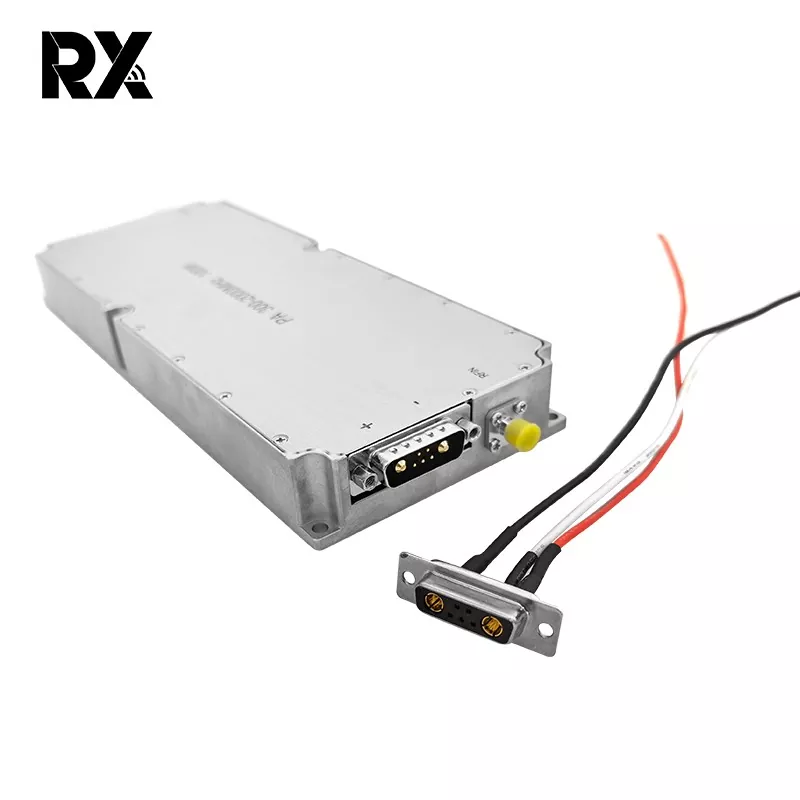

14.	इंटरफेस व्याख्या (7W2 महिला)	VDD	A1		28Vdc
		GND	A2		ग्राउंड
		ओव्हरकरंट संरक्षण	1		सामान्य ऑपरेशन: 0V ओव्हरकरंट संरक्षण:+5V			ओव्हरकरंट संरक्षण@25A
		अति-तापमान संरक्षण	2		सामान्य ऑपरेशन: 0V अति-तापमान संरक्षण:+5V			अति-तापमान
		सक्षम करा	3		5V~Vdd:चालू 0V:बंद			संरक्षण@100℃
		GND	4		ग्राउंड
		राज्य	5		सामान्य ऑपरेशन: 0V राज्य संरक्षण:+5V
